TRAMPA PARA VAPOR BALDE INVERTIDO

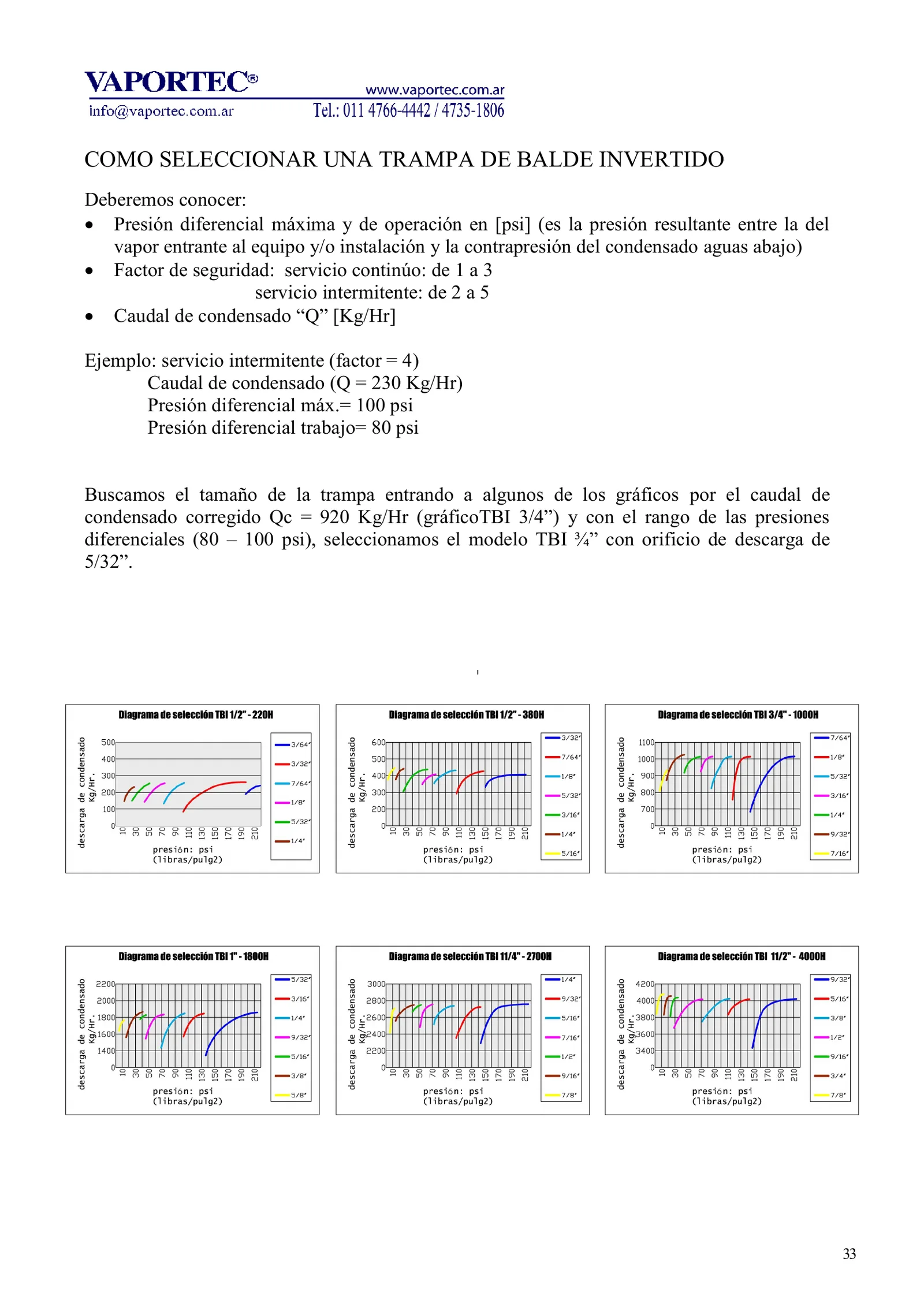

Catalog p. 31-33

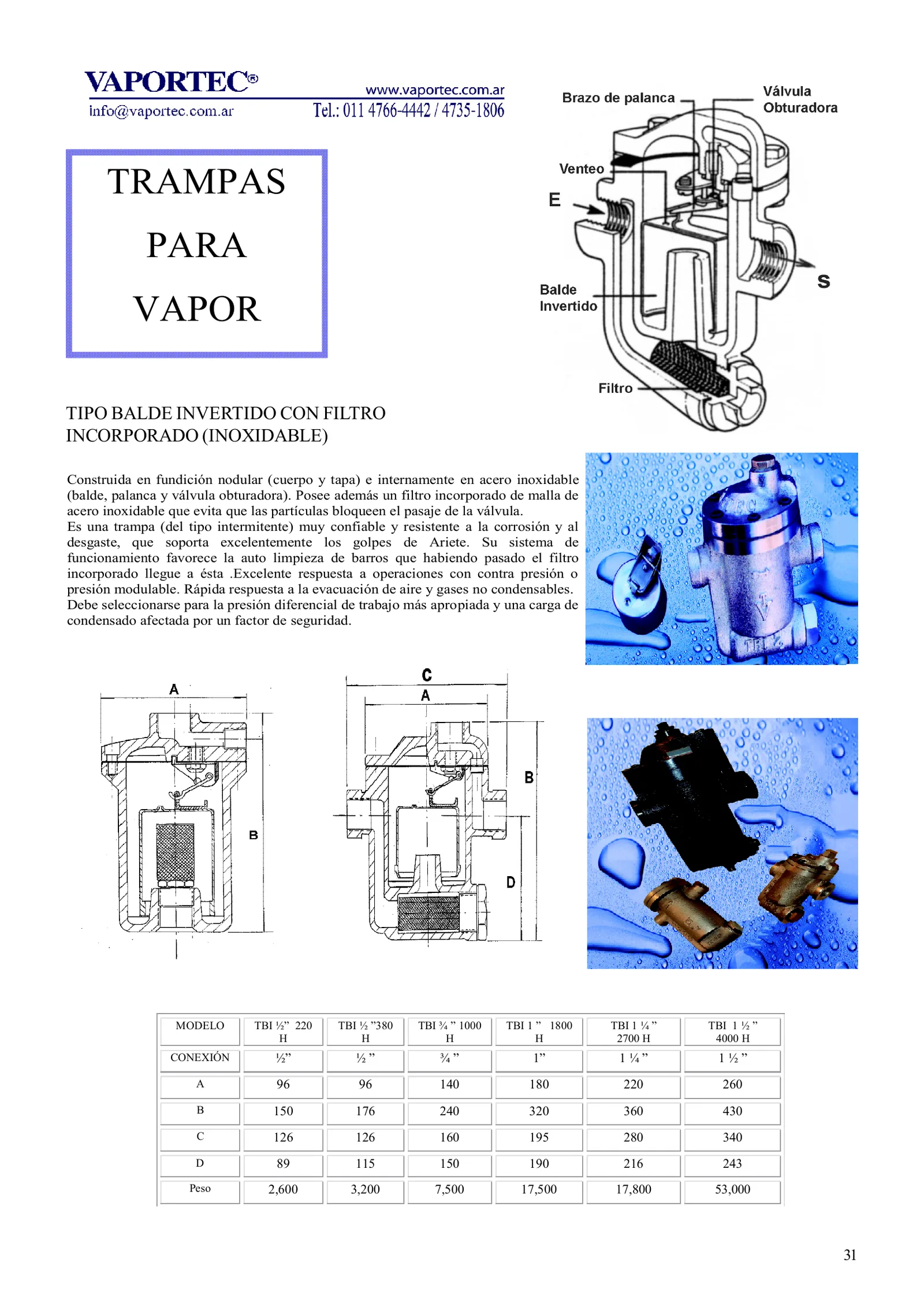

Trampa para vapor tipo balde invertido con filtro incorporado en acero inoxidable. Cuerpo y tapa en fundición nodular; balde, palanca y válvula obturadora en acero inoxidable; el filtro evita que partículas bloqueen el pasaje de la válvula. Trampa intermitente muy confiable, resistente a la corrosión y al desgaste, que soporta excelentemente los golpes de ariete. Sistema autolimpiante de barros, excelente respuesta a operaciones con contrapresión o presión modulable y rápida evacuación de aire y gases no condensables. Conexión horizontal roscada BSP/NPT desde 1/2" hasta 1 1/2".
Technical specifications
| Modelo | Conexión | A (mm) | B (mm) | C (mm) | D (mm) | Peso (kg) |
|---|---|---|---|---|---|---|
| TBI 1/2" 220H | 1/2" | 96 | 150 | 126 | 89 | 2.600 |
| TBI 1/2" 380H | 1/2" | 96 | 176 | 126 | 115 | 3.200 |
| TBI 3/4" 1000H | 3/4" | 140 | 240 | 160 | 150 | 7.500 |
| TBI 1" 1800H | 1" | 180 | 320 | 195 | 190 | 17.500 |
| TBI 1 1/4" 2700H | 1 1/4" | 220 | 360 | 280 | 216 | 17.800 |
| TBI 1 1/2" 4000H | 1 1/2" | 260 | 430 | 340 | 243 | 53.000 |
* Reference values from the Vaportec technical catalog.
