JUNTA DE EXPANSIÓN Y AMORTIGUADOR DE VIBRACIÓN

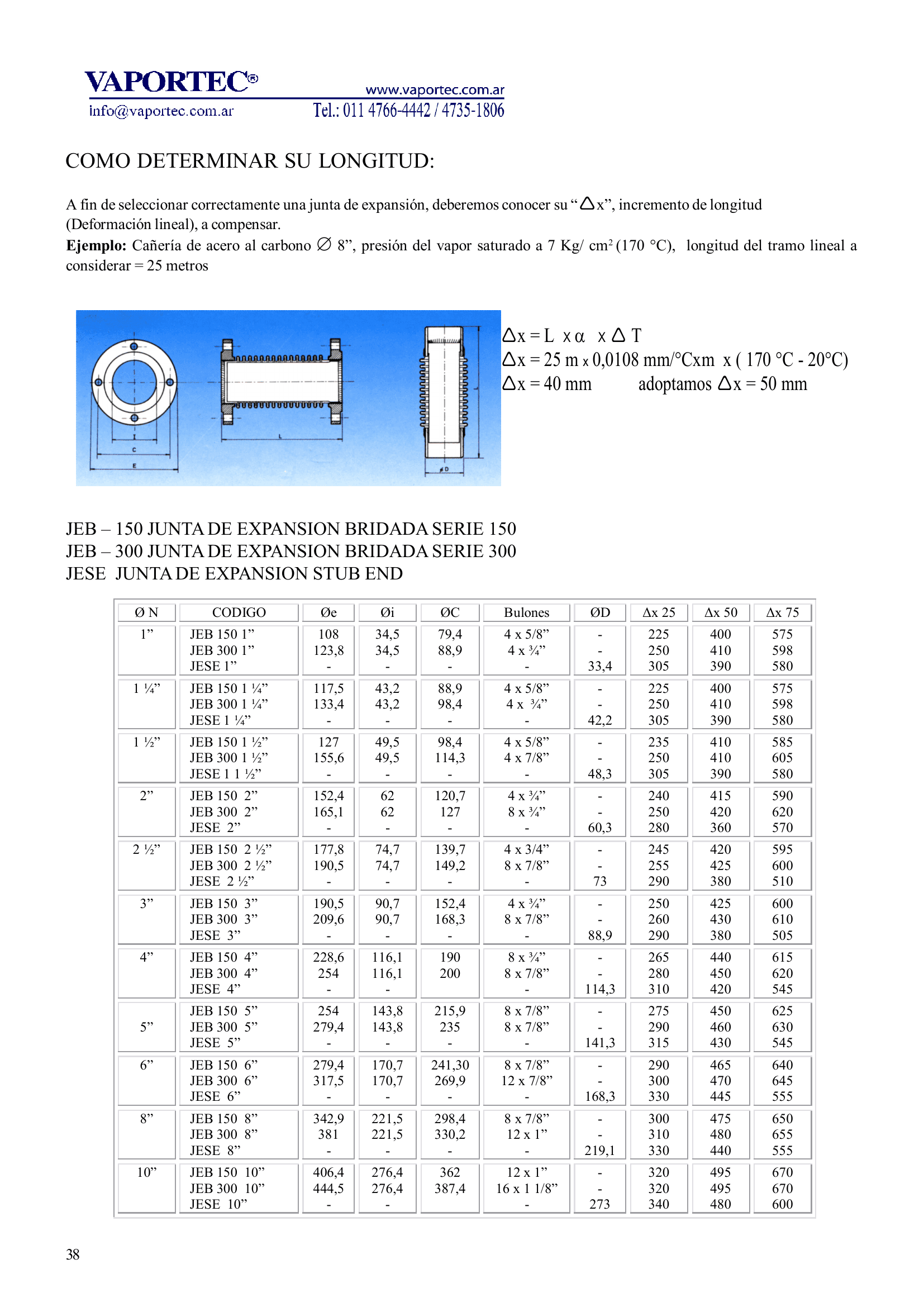

Catálogo pág. 37-38
Juntas de expansión que compensan axialmente la dilatación o contracción lineal de cañerías expuestas al paso de fluidos calientes o fríos (criogénicos). Construidas a partir de un fuelle de acero inoxidable pre-estirado o pre-comprimido, con varillas distanciadoras solidarias a los extremos bridados (series 150 o 300) o cuellos Stub End, con caño guía interior de inoxidable que absorbe cargas laterales y evita turbulencias. Presión máxima 400 psi, temperatura máxima 300 °C. Disponibles en versiones JEB-150 (bridada serie 150), JEB-300 (bridada serie 300) y JESE (Stub End), desde 1" hasta 10". Funcionan también como amortiguadores de vibración (AV).
Especificaciones técnicas
| Ø Nominal | Código | Øe (mm) | Øi (mm) | ØC (mm) | Bulones | ΔX 50 (mm) |
|---|---|---|---|---|---|---|
| 1" | JEB 150 1" / JEB 300 1" / JESE 1" | 108 / 123.8 / — | 34.5 | 79.4 / 88.9 / — | 4 x 5/8" / 4 x 3/4" / — | 400 / 410 / 390 |
| 1 1/4" | JEB 150 1 1/4" / JEB 300 / JESE | 117.5 / 133.4 / — | 43.2 | 88.9 / 98.4 / — | 4 x 5/8" / 4 x 3/4" / — | 400 / 410 / 390 |
| 1 1/2" | JEB 150 1 1/2" / JEB 300 / JESE | 127 / 155.6 / — | 49.5 | 98.4 / 114.3 / — | 4 x 5/8" / 4 x 7/8" / — | 410 / 410 / 390 |
| 2" | JEB 150 2" / JEB 300 / JESE | 152.4 / 165.1 / — | 62 | 120.7 / 127 / — | 4 x 3/4" / 8 x 3/4" / — | 415 / 420 / 360 |
| 2 1/2" | JEB 150 2 1/2" / JEB 300 / JESE | 177.8 / 190.5 / — | 74.7 | 139.7 / 149.2 / — | 4 x 3/4" / 8 x 7/8" / — | 420 / 425 / 380 |
| 3" | JEB 150 3" / JEB 300 / JESE | 190.5 / 209.6 / — | 90.7 | 152.4 / 168.3 / — | 4 x 3/4" / 8 x 7/8" / — | 425 / 430 / 380 |
| 4" | JEB 150 4" / JEB 300 / JESE | 228.6 / 254 / — | 116.1 | 190 / 200 / — | 8 x 3/4" / 8 x 7/8" / — | 440 / 450 / 420 |
| 5" | JEB 150 5" / JEB 300 / JESE | 254 / 279.4 / — | 143.8 | 215.9 / 235 / — | 8 x 7/8" / 8 x 7/8" / — | 450 / 460 / 430 |
| 6" | JEB 150 6" / JEB 300 / JESE | 279.4 / 317.5 / — | 170.7 | 241.30 / 269.9 / — | 8 x 7/8" / 12 x 7/8" / — | 465 / 470 / 445 |
| 8" | JEB 150 8" / JEB 300 / JESE | 342.9 / 381 / — | 221.5 | 298.4 / 330.2 / — | 8 x 7/8" / 12 x 1" / — | 475 / 480 / 440 |
| 10" | JEB 150 10" / JEB 300 / JESE | 406.4 / 444.5 / — | 276.4 | 362 / 387.4 / — | 12 x 1" / 16 x 1 1/8" / — | 495 / 495 / 480 |
* Valores de referencia del catálogo técnico Vaportec.
