LINEA JA

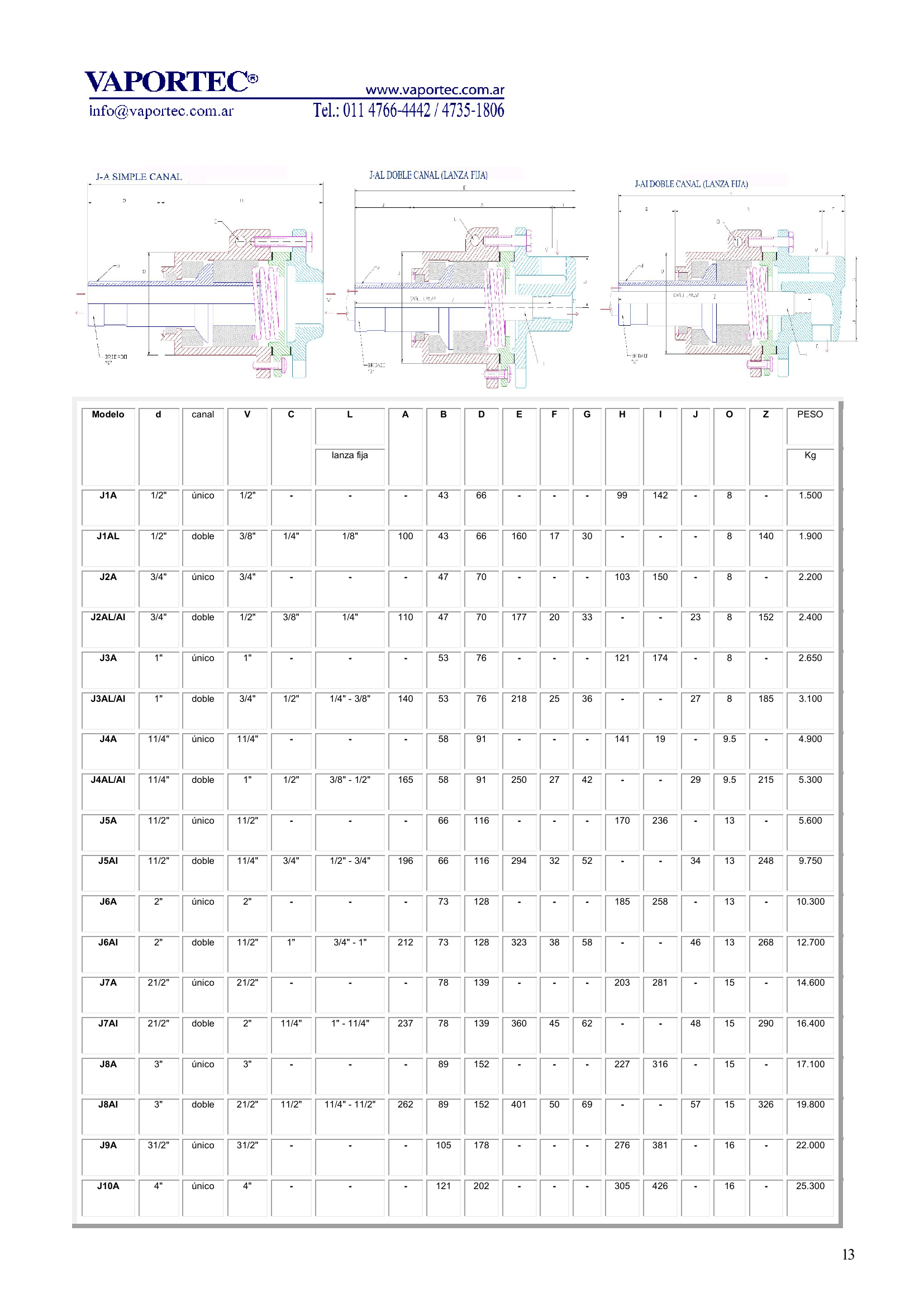

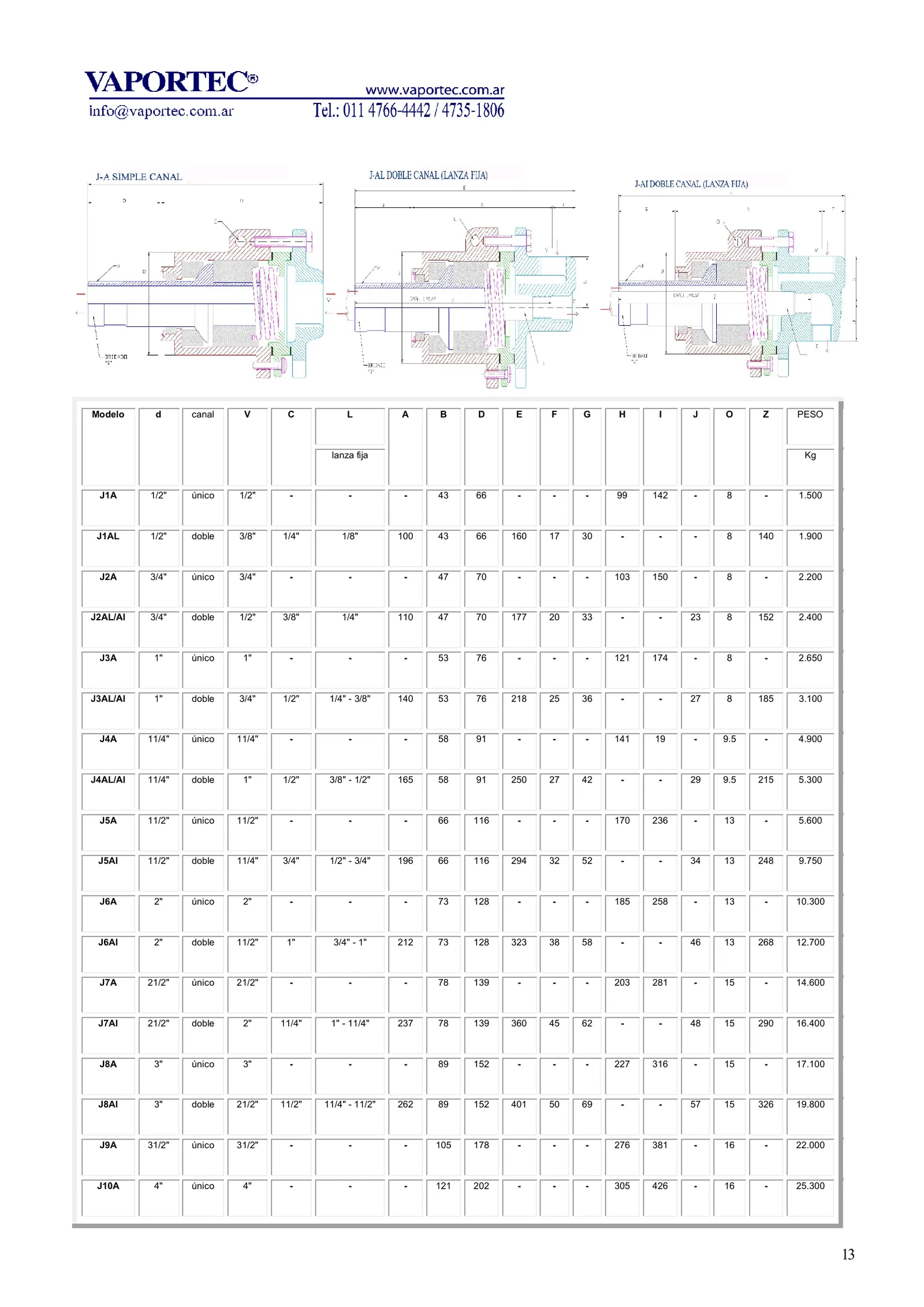

Catálogo pág. 12-13
Junta rotativa autosoportada con sello esférico, buje guía y aro guía exterior de carbón. Auto ajustable, de caudal pleno, alto rendimiento y fácil mantenimiento. Recomendada para vapor, condensado, aceite térmico, agua y líquidos varios. Presión máxima 400 psi (28 kg/cm² en fundición de Hierro), temperatura hasta 300 °C y régimen hasta 200 RPM. Disponibles versiones J-A (canal único bidireccional), J-AL (doble canal entrada radial / salida axial) y J-AI (doble canal radial/radial), con roscas derecha, izquierda o conexión bridada "Q".
Especificaciones técnicas
| Modelo | Tamaño | Conexión cuerpo | Canales | Amarre lanza | Fluidos | Presión (kg/cm²) | Temperatura (°C) | Velocidad (RPM) | Sello | Sustentación |
|---|---|---|---|---|---|---|---|---|---|---|
| J-A | 1/2" hasta 4" | AXIAL | SIMPLE | — | vapor/condensado/aceite térmico/agua | 28 | -20 hasta 300 | 200 | cóncavo | buje/aro buje |
| J-AL | 1/2" hasta 1 1/4" | AXIAL Y RADIAL | DOBLE | fijo | vapor-condensado/aceite térmico/agua | 28 | -20 hasta 300 | 200 | cóncavo | buje/aro buje |
| J-AI | 3/4" hasta 3" | RADIAL/RADIAL | DOBLE | fijo | vapor-condensado/aceite térmico/agua | 28 | -20 hasta 300 | 200 | cóncavo | buje/aro buje |
* Valores de referencia del catálogo técnico Vaportec.
