LINEA JB
Catálogo pág. 8-11
Junta rotativa autosoportada de bajo torque, compacta, totalmente construida en bronce o inoxidable (cuerpo en bronce hasta 2", mayores en fundición nodular con encamisado interno de inoxidable). Posee sello mecánico flotante que absorbe vibraciones por altas revoluciones, con alternativas constructivas según fluido, presencia de sólidos, alta presión y/o alto régimen. Presión máxima 285 psi (200 bar / 2800 psi en versión J-B-AP), temperatura hasta 160 °C constantes / 180 °C intermitentes y régimen hasta 3000 RPM (10000 RPM en versión AP). Conexiones roscadas BSPT/NPT/NF derecha, izquierda o bridadas.
Especificaciones técnicas
| Modelo | Tamaño | Conexión cuerpo | Canales | Amarre lanza | Fluidos | Presión (kg/cm²) | Temperatura (°C) | Velocidad (RPM) | Sello | Material |
|---|---|---|---|---|---|---|---|---|---|---|
| J-B | 1/8" hasta 6" | AXIAL o RADIAL | SIMPLE | — | agua/aceite/aire/ácido/hidráulico/refrigerante/vapor | 20 | -20 hasta 160 | 3000 | monoresorte | inox endur./carb |

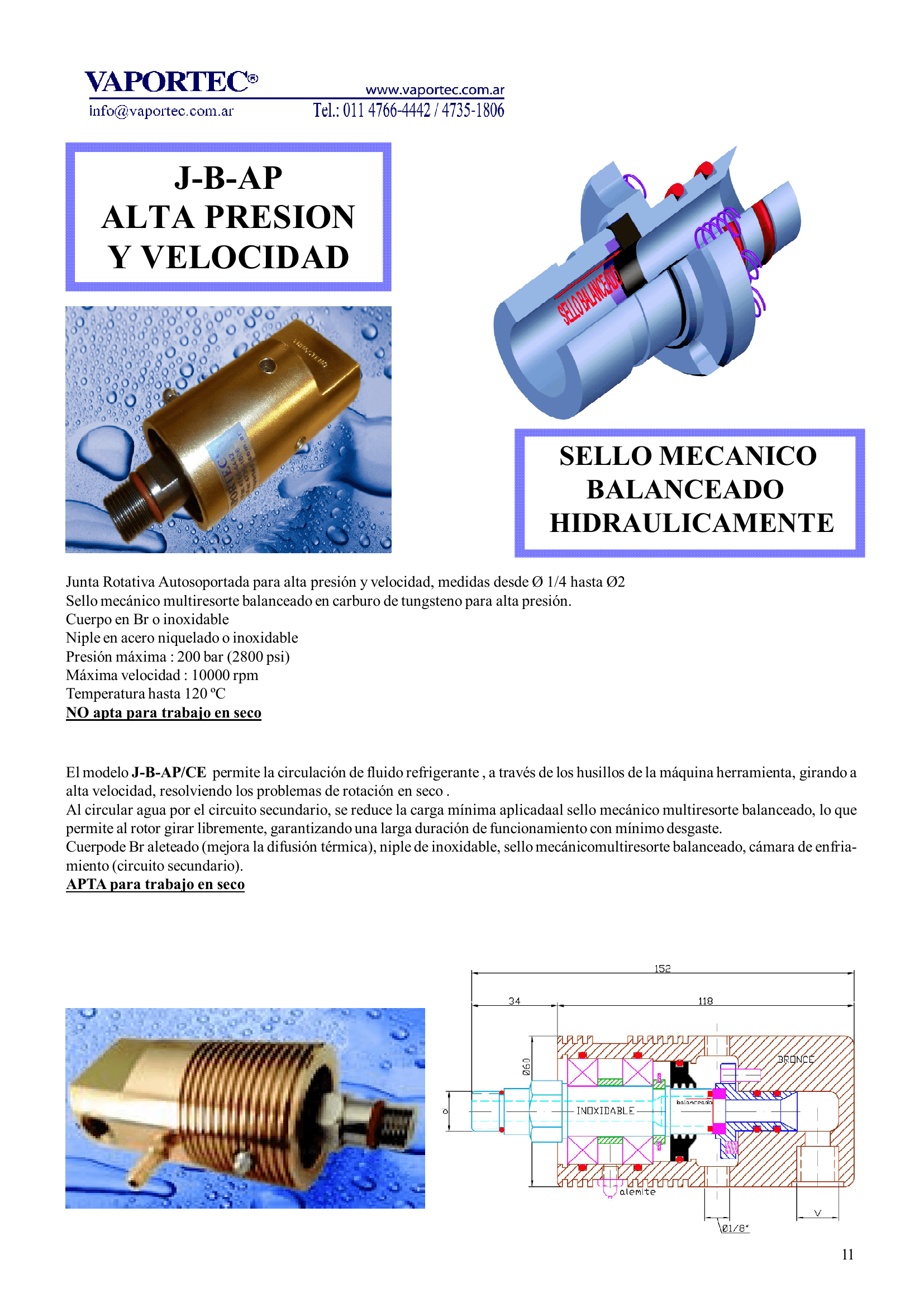

| J-B-AP / J-B-AP-CE | 1/4" hasta 2" (5/8"NF-M12-M16) | AXIAL o RADIAL | SIMPLE | — | agua/hidráulico/refrigerante (CE: APTO trabajo en seco) | 200 | -20 hasta 120 | 10000 | multires./balanceado | tungsteno |

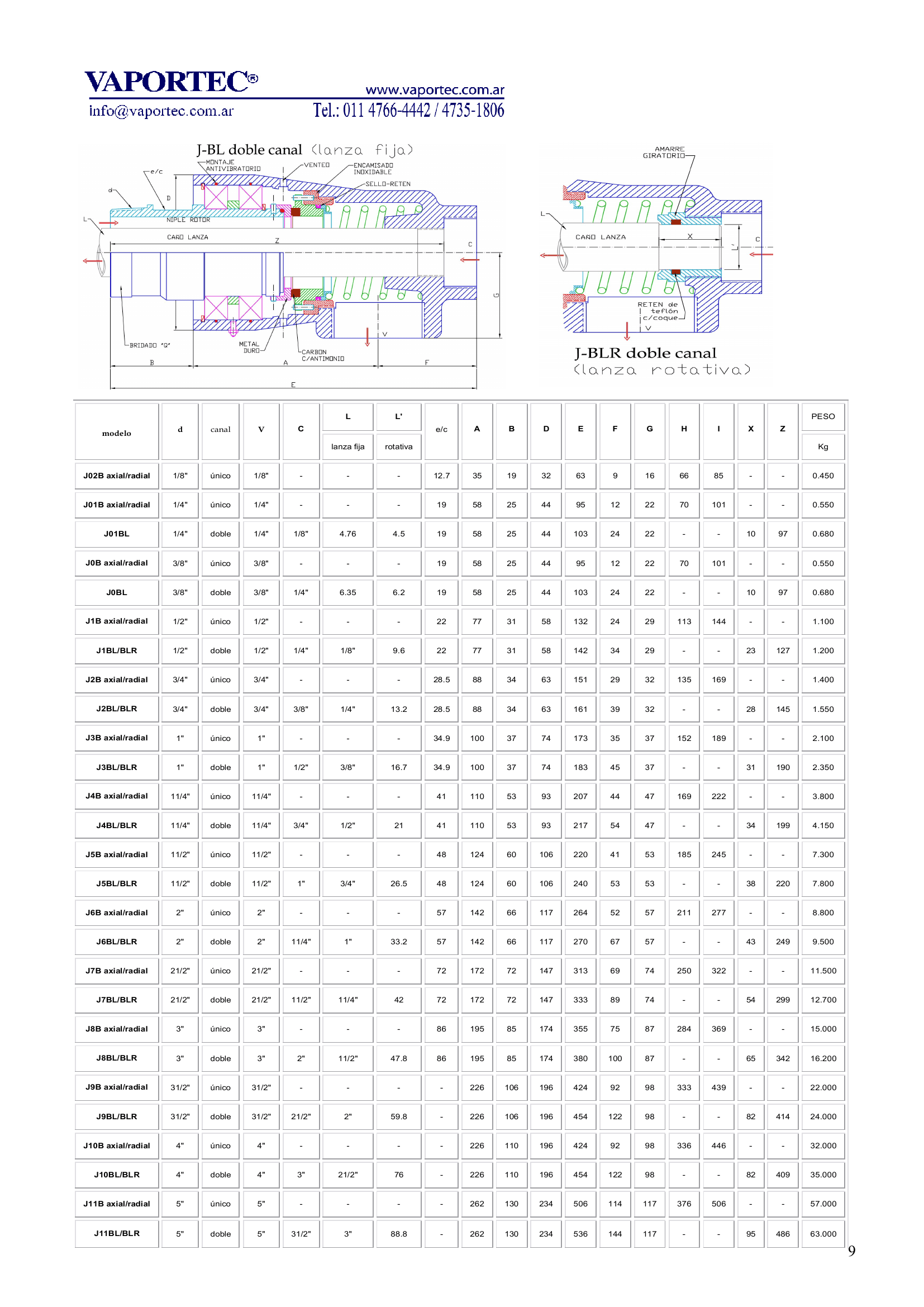

| J-BL | 1/4" hasta 6" | AXIAL Y RADIAL | DOBLE | fijo | agua/aceite/aire/ácido/hidráulico/refrigerante/vapor | 20 | -20 hasta 160 | 3000 | monoresorte / multiresorte | inox endur./carb |
| J-BLR | 1/4" hasta 6" | AXIAL Y RADIAL | DOBLE | rotante | agua/aceite/aire/ácido/hidráulico/refrigerante/vapor | 20 | -20 hasta 160 | 3000 | monoresorte | inox endur./carb |

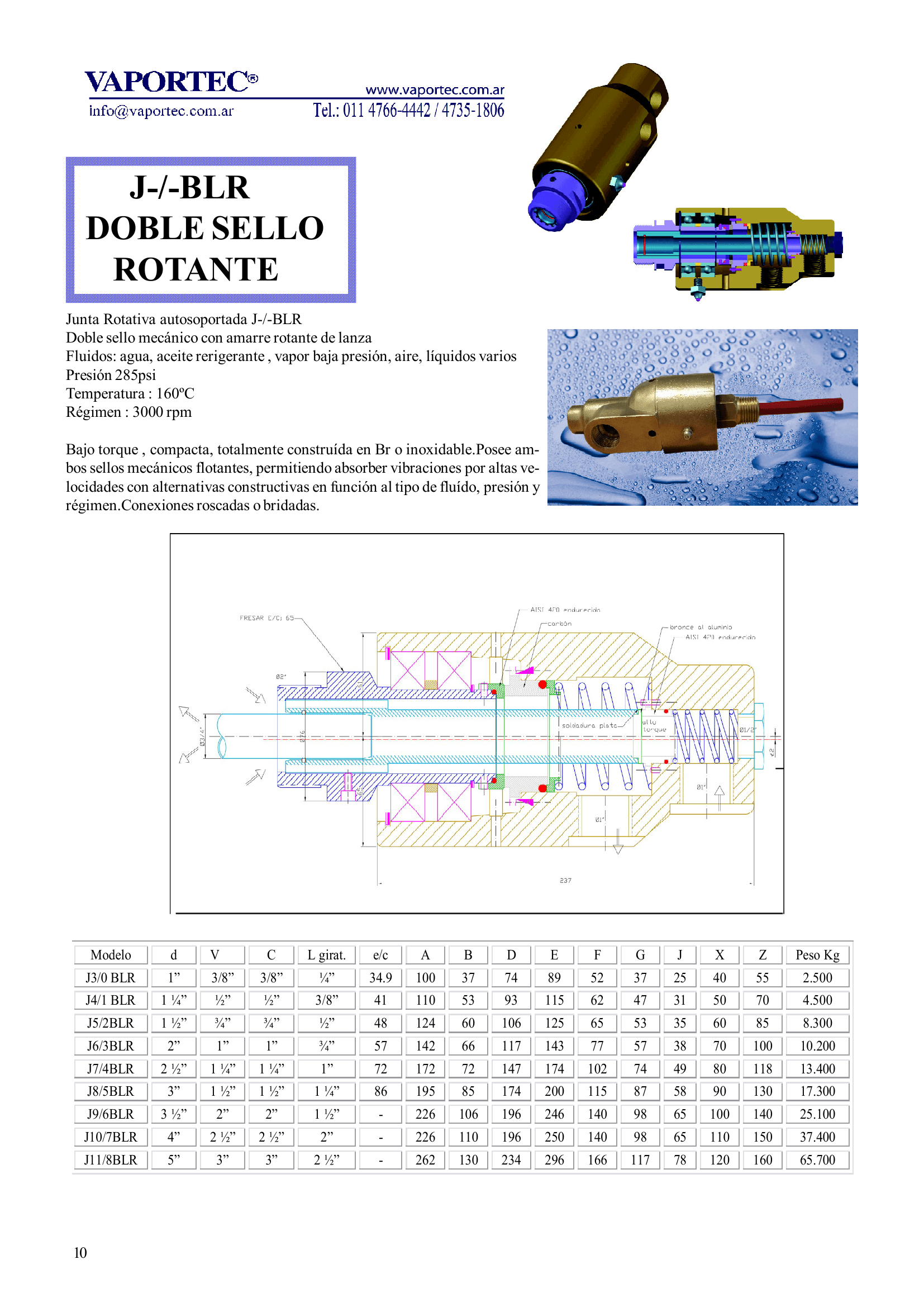

| J-/-BLR | 1" hasta 4" | RADIAL/RADIAL | DOBLE SELLO | rotante | agua/aceite/aire/ácido/hidráulico/refrigerante/vapor | 60 | -20 hasta 160 | 3000 | doble/multiresorte | inox endur./carb tungsteno/tungsteno |
* Valores de referencia del catálogo técnico Vaportec.
